Scelta schermo come operare

L’aspetto principale da prendere in considerazione per la scelta del giusto schermo da collocare in una sala,  è la dimensione che questo deve avere, affiche le persone che ne fruiscono e poste più lontane dallo schermo, possano leggere il carattere più piccolo generabile con la risoluzione grafica scelta e tenendo conto dell’acutezza visiva standard di 10/10.

Per determinare questa dimensione occorre conoscere i seguenti parametri:

• Risoluzione massima delle immagini proiettate che di solito sono correlate alla risoluzione nativa del Videoproiettore utilizzato.
• Distanza minima delle persone dallo schermo
• Distanza MASSIMA delle persone dallo schermo

La risoluzione massima delle immagini determinerà le dimensioni minime del carattere che si andrà a proiettare tenuto conto della matrice di composizione del carattere stesso che generalmente  si considera da 16x8pixel.

In altre parole con più elevata è la risoluzione grafica, maggiore è il numero di caratteri che si proietteranno per ogni riga e maggiore saranno il numero di righe che si vedranno sullo schermo.

UN ESEMPIO

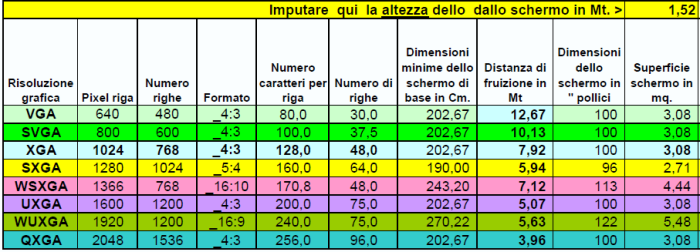

Supponendo di utilizzare la risoluzione grafica della SVGA da 800x600pixel  con un rapporto di aspetto pari a 4:3  (800/600)  il numero di caratteri che si potranno scrivere per ogni riga sarà di 100  ed il numero di righe sarà di 37.

Adattando tali dati ad uno schermo di proiezione si otterrà la dimensione del relativo carattere proiettato.

Ad esempio se lo schermo fosse da  100″ quindi 200cm di base e 150cm di altezza il carattere misurerà 2 cm di base e 1,5cm di altezza

Poiché  l’acutezza visiva di un occhio normale è di 1 minuto di arco si può determinare a quale è distanza di lettura di tale carattere che nello specifici risulterà di circa 10mt.

In conclusione se si proietta una immagine nella risoluzione SVGA su uno schermo da 100″ (200x150cm) l’utente con acutezza visiva normale (10/10) potrà leggere il carattere proiettato sino alla distanza di 10mt.

Occorre anche verificare che coloro seduti più vicini allo schermo non vedano la magliatura di proiezione. In questo caso si prende in esame  il circolo di confusione che è  la distanza dalla quale l’occhio standard non riesce a rilevare la distanza fra due elementi distinti.

Quando l’utente si troverà ha distanza superiore a quella del circolo di confusione non potrà rilevare la distanza fra i pixel della maglia di proiezione e sarà felice.

Nel computo reale si immettono dei correttivi come ad esempio di aumentare le dimensioni dello schermo per garantire la lettura anche a chi avesse acutezza visiva minore della standard.

Dato che l’andamento è lineare se si accetta una riduzione visiva del 10% si dovrà ridurre la distanza di fruizione dello stesso 10%  oppure aumentare le dimensioni fisiche dello schermo sempre di tale valore per servire bene anche  coloro che fossero carenti di acutezza visiva.

Come determinare la Luminosità del videoproiettore da utilizzare.

I parametri che determinano la luminosità richiesta  dal videoproiettore sono i seguenti:

• Dimensioni in mq. dello schermo da servire.
• Guadagno della superfice di tale schermo Gs
• Tipo di illuminazione presente durante la proiezione (nel cinema la visione avviene al buio mentre nelle sale riunioni vie è una importante presenza di luce)
• Vi è però un parametro che riunisce queste peculiarità ed è la brillanza finale che deve avere lo schermo e che si misura in NIT o cd/mq. (candele per metro quadro)

Come determinare la Luminosità che deve avere il Videoproiettore da utilizzare

I parametri da considerare sono:

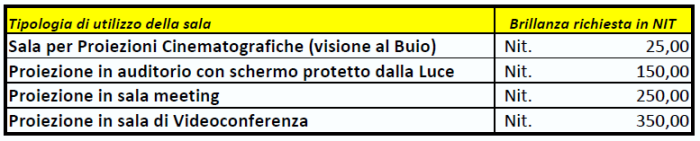

Brillanza in Nit richiesta nella Proiezione scegliendola fra i dati della tabella

Guadagno superficiale dello schermo utilizzato  Gs (schermi LUXI medio 1,2Gs)

Area dello schermo considerato in mq.

Pi = 3,14

Ecco la formula da utilizzare:

Luminosità del Videoproiettore = Brillanza x Pi/Gs x Area

Riprendendo l’esempio precedente con lo schermo da 100″ pari a 3mq.  ed il guadagno superficiale dello schermo di 1,2 utilizzato in una sala meeting dove è richiesta una brillanza di 250 Nit  sarà necessario un videoproiettore da almeno 2.000Lm ANSI

Se nella stessa sala vi fosse prevista la videoconferenza sarebbe  necessaria una brillanza di 350Nit  ed il Videoproiettore dovrebbe avere una luminosità di  almeno 4.000Lm ANSI

Anche il parametro del contrasto è da tenere in considerazione ricordando che quanto maggiore è la presenza della luce in sala tanto maggiore la luminosità che si deve richiedere al Videoproiettore affinché mantenga un rapporto di contrasto adeguato (almeno 1.000:1) e fornisca una buona immagine.
